V-Locker UserAssist Upgrade Kit

Installationsanleitung

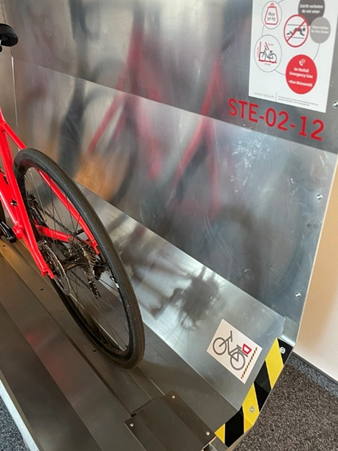

Diese Installationsanleitung beschreibt den Schritt-für-Schritt-Prozess zur korrekten Installation eines V-Locker-UserAssist Kits. Das Kit wird verwendet, um visuelle Hinweise anzubringen, die den Nutzern helfen, ihre Fahrräder sicher und korrekt in den V-Locker Parkboxen zu parken. Die Anleitung enthält detaillierte Informationen zu den erforderlichen Werkzeugen und Teilen sowie zu den genauen Schritten, die bei der Installation zu befolgen sind

Diese Anleitung ist für Installateure und Techniker gedacht, die mit der Einrichtung und Wartung der V-Locker Systeme betraut sind.

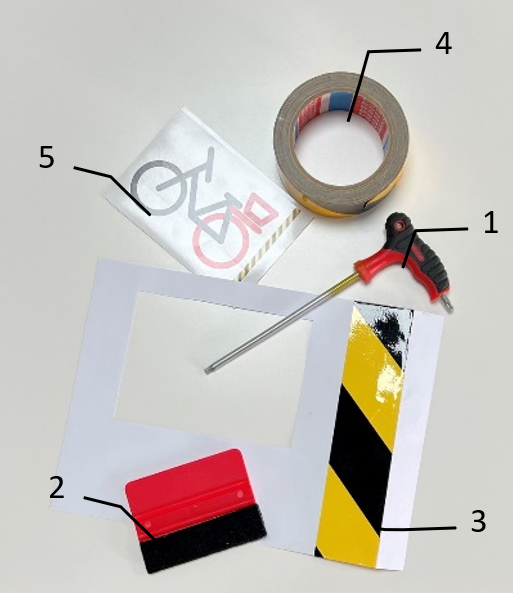

Werkzeuge

Installationsanleitung

Vorbereitung der Installation

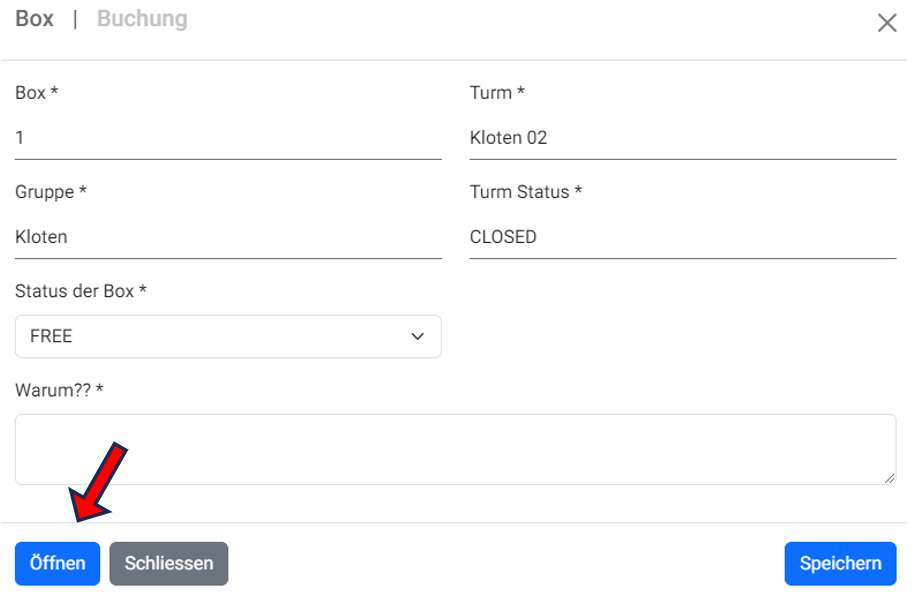

Es wird mit der Admin-App die für das Kit vorgesehene Box ausgewählt und geöffnet.

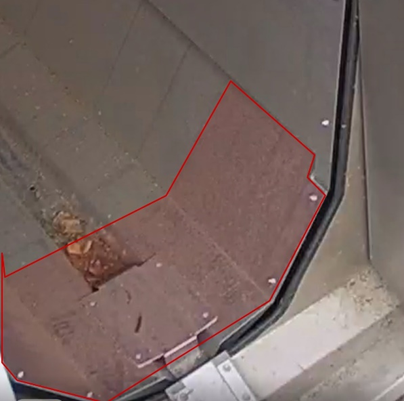

Man reinigt die Oberfläche, auf der die Installation vorgenommen wird. Dies umfasst die ersten 30 cm, etwa 30 cm in die Box hinein. Dabei bitte beachten, dass das Betreten der Box streng untersagt ist.
Zur Reinigung werden Reinigungstücher sowie ein geeignetes Reinigungsmittel für Aluminium verwendet, beispielsweise ein Alkoholreiniger oder Aceton. Es ist sicherzustellen, dass die Oberfläche wirklich sauber ist, da Schmutz das Haftvermögen des Klebers beeinträchtigen kann.

Schrauben lösen

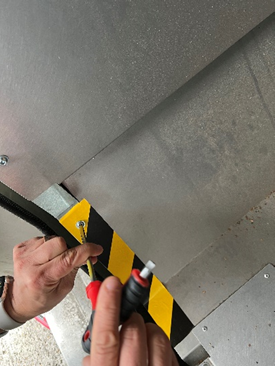

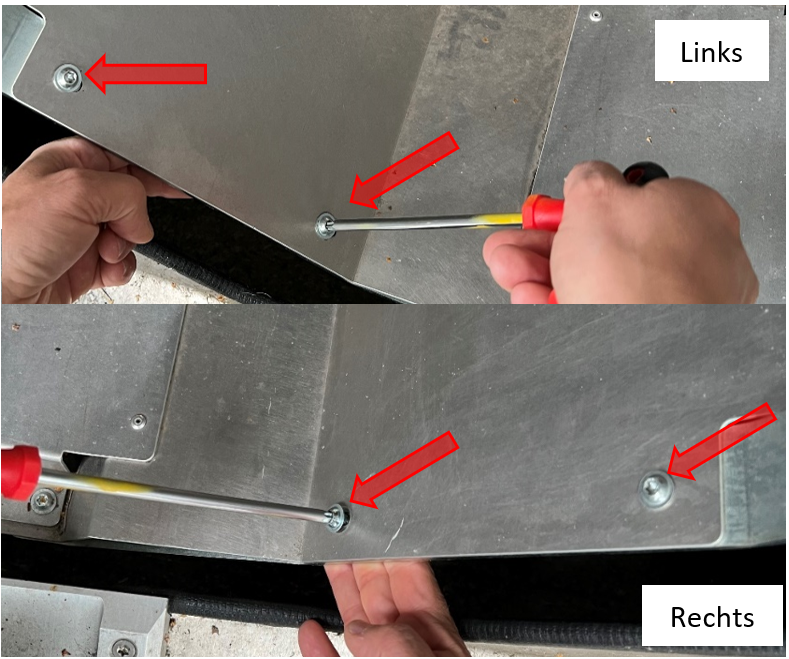

Man löst die auf dem Bild markierten Schrauben auf jeder Seite der Box mit dem mitgelieferten Werkzeug. (2x links, 2x rechts, das Brückenblech wird nicht gelöst)

Anbringen des Klebebands

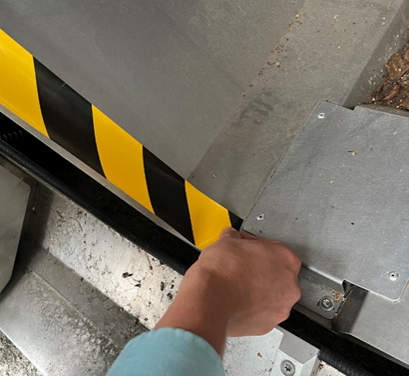

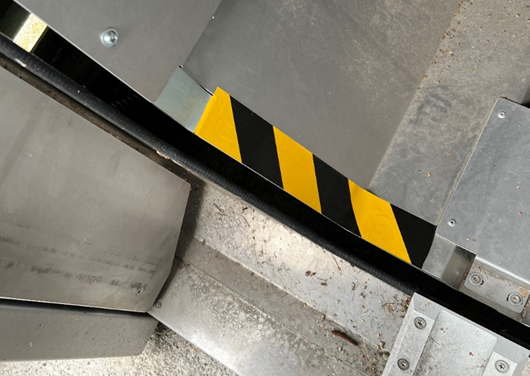

Man klebt den Anfang des gelb-schwarzen Klebebands am Boden der Box bündig mit der Bodenwelle an.

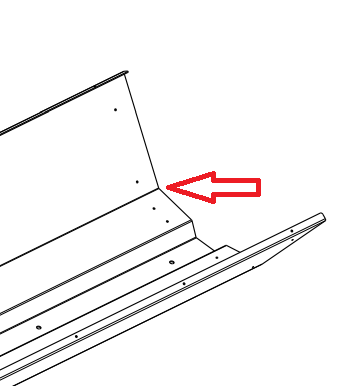

Es wird darauf geachtet, dass das Klebeband parallel zur Kante der Box geklebt wird. Man klebt es vorsichtig von Mitte unten bis zur zweiten Faltung der Box und schneidet es ab. Das Band zunächst nicht zu weit abrollen.
Überstehendes Klebeband und Unregelmässigkeiten werden abgeschnitten, sodass ein gerader Schnitt entsteht.

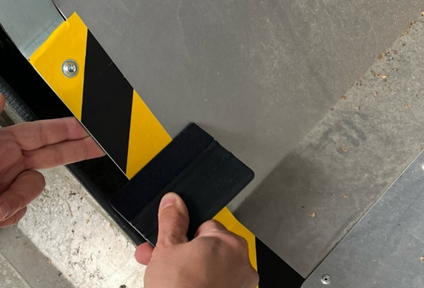

Es wird der mitgelieferte Hakel verwendet, um Luftblasen im Klebeband zu entfernen. Falls grössere Blasen bleiben, werden diese vorsichtig durchstochen, damit die Luft entweichen kann. Der Schaber wird erneut verwendet, um die Blase zu glätten.

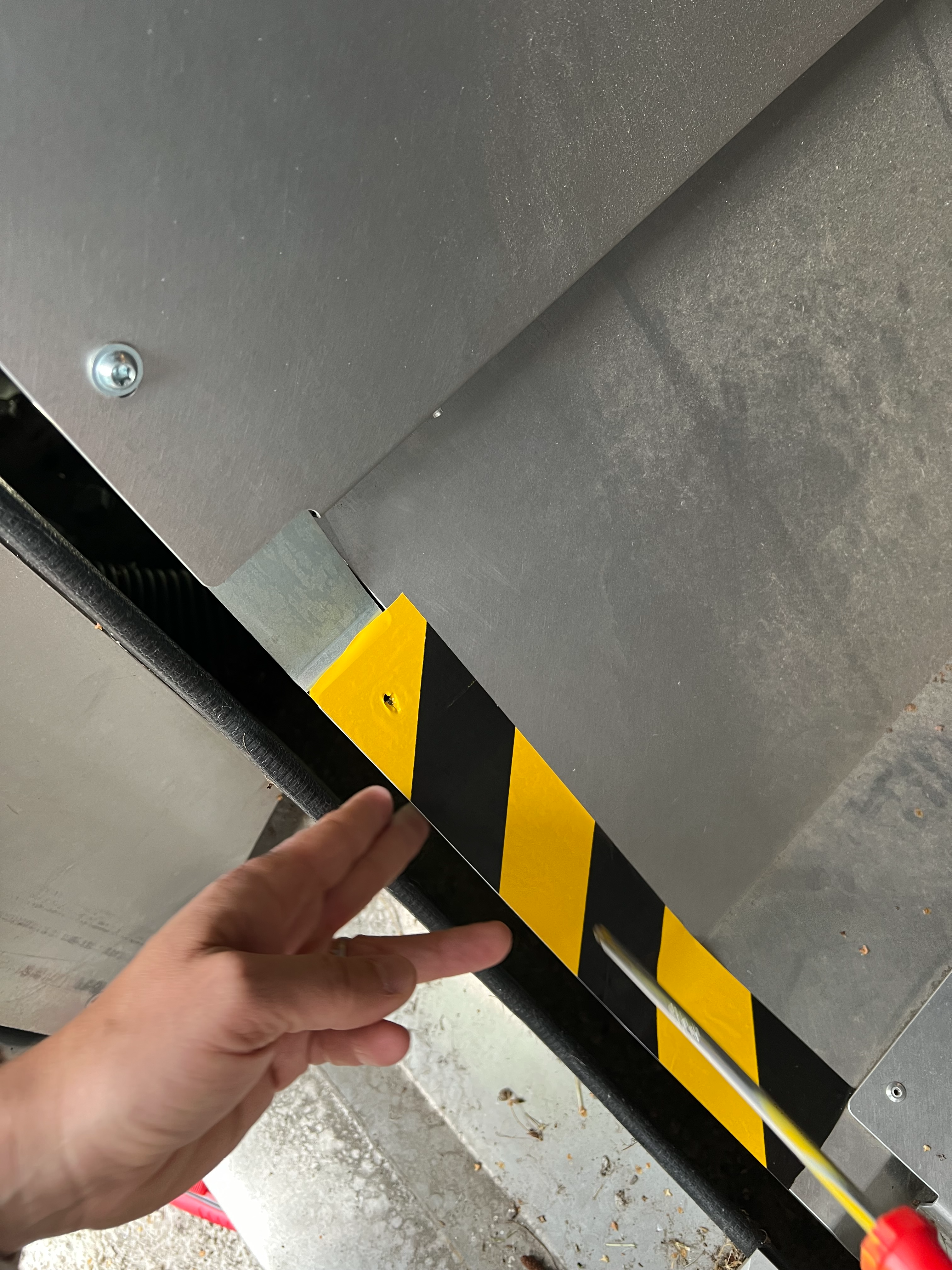

Mit dem Finger wird vorsichtig nach den Löchern gefühlt, in denen die Schrauben waren. Diese werden durchstochen, damit die Schrauben wieder befestigt werden können. Dazu kann das mitgelieferte Werkzeug oder ein Teppichmesser verwendet werden. Box nicht verkratzen!
Man befestigt die Schrauben vorsichtig wieder und achtet darauf, das Klebeband nicht zu zerknittern oder zu zerreissen.
Der Prozess wird auf der gegenüberliegenden Seite wiederholt.

Anbringen des Piktogramms

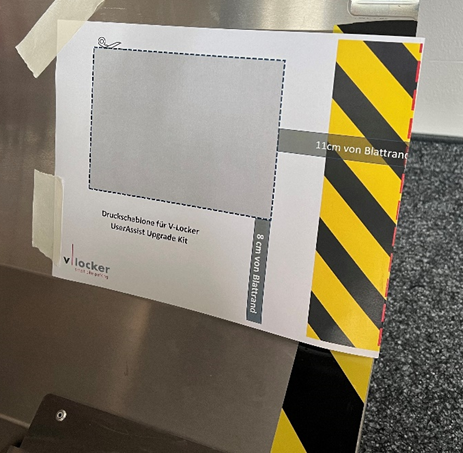

Man befestigt die mitgelieferte Schablone mit Malerband an der vorgesehenen Stelle. Dazu wird die Knickkante der Schablone um die Kante der Box gelegt. Der breitere Rand ist unten, der schmale Rand oben. Positionierung in der Kante des 135° Winkels gemäss Abbildung 10.

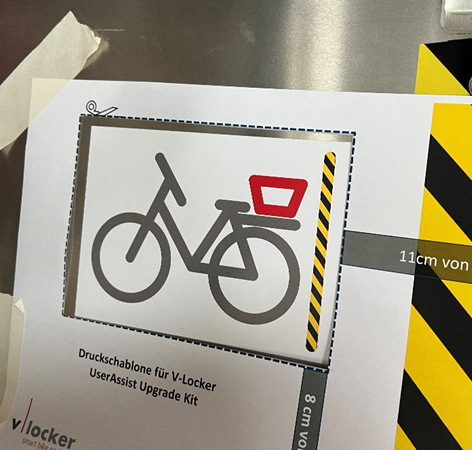

Die Schutzschicht des Piktogrammaufklebers wird entfernt und dieser wird im Ausschnitt der Schablone angebracht.
Mit dem Rakel werden Luftblasen entfernt und bei grösseren Blasen wird das Klebeband vorsichtig durchstochen, um die Luft entweichen zu lassen. Der Rakel wird erneut verwendet, um die Blase zu glätten.
